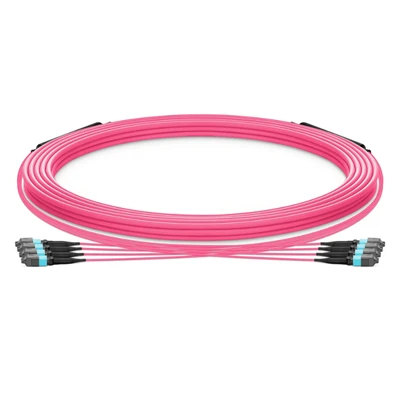

Kabel Gentian Berbilang Mod MPO/MTP



Kabel gentian berbilang mod MPO/MTP untuk jangkauan- dan sederhana-, ketumpatan tinggi-kesambungan optik dalam pusat data dan sistem rangkaian-tinggi. Tersedia dengan gentian berbilang mod OM3, OM4 dan OM5 50/125 μm, konfigurasi Base-8 atau Base-12, bilangan gentian berbilang, jantina penyambung, jenis kekutuban dan pilihan kehilangan optik.


Konfigurasi kabel dipilih mengikut antara muka transceiver, kelajuan penghantaran, jarak pautan, gred gentian, kiraan gentian, kekutuban, dan prestasi optik yang diperlukan.





Spesifikasi Kabel Gentian Berbilang Mod MPO/MTP

Parameter

Pilihan yang Tersedia

Jenis Gentian

OM3 / OM4 / OM5

Saiz gentian

50/125 μm

Panjang gelombang

850 / 1300 nm

Penyambung

MPO / MTP

Jantina

Lelaki / Perempuan

Kekutuban

Jenis A / Jenis B / Jenis C

Kiraan Serat

8 / 12 / 24 / 48 / 72 / 144

Jenis Kabel

Bulat / Mikro-edaran / Reben

Jaket

LSZH / PVC / OFNP

Suhu Operasi

-20 darjah hingga +70 darjah

Menguji

IL / RL / Interferometri 3D / Tamat-Pemeriksaan Muka

Pilihan Pematuhan

RoHS / REACH / CE / UL / CPR, jika berkenaan

Konfigurasi sebenar yang tersedia dan tanda pematuhan bergantung pada pembinaan kabel dan keperluan projek yang dipilih.



Pilihan Gentian Berbilang Mod OM3, OM4 & OM5

Kabel gentian berbilang mod MPO/MTP kami menggunakan gentian berbilang mod 50/125 μm dan tersedia dalam gred OM3, OM4 dan OM5 untuk seni bina rangkaian-tinggi yang berbeza.

Jenis Gentian

Penggunaan Biasa

Pertimbangan Utama

OM3

Pautan jangkauan-pendek 10G/40G/100G

Pilihan berbilang mod kos{0}}berkesan untuk rangkaian pusat data yang mantap

OM4

40G/100G dan-pautan pusat data berkelajuan lebih tinggi

Jalur lebar yang lebih tinggi dan jangkauan yang disokong lebih lama daripada OM3

OM5

Aplikasi-berbilang mod berkelajuan tinggi dan SWDM

Gentian berbilang mod jalur lebar untuk penghantaran berbilang{0}}panjang gelombang

Jarak penghantaran sebenar bergantung pada transceiver, kadar penghantaran, bajet pautan optik dan standard rangkaian yang berkenaan. Kami boleh menyemak konfigurasi lengkap sebelum pengeluaran.



MPO To LC Multimode Fiber Cable



Konfigurasi MPO/MTP Base-8 & Base-12

Himpunan berbilang mod MPO/MTP boleh dikonfigurasikan untuk seni bina gentian berketumpatan tinggi{0}}yang berbeza, termasuk sistem Base-8 dan Base-12.


Pangkalan-8:8-seni bina penghantaran gentian yang biasa digunakan dengan-aplikasi optik selari dan sambungan pusat data berkelajuan tinggi.


Pangkalan-12:12-konfigurasi gentian digunakan secara meluas dalam kabel berstruktur dan sistem tulang belakang berketumpatan tinggi.





Penyambung, Jantina & Kekutuban MPO/MTP

Kami membekalkan pemasangan MPO/MTP dengan konfigurasi penyambung yang berbeza untuk memadankan keperluan pautan lengkap.


Jantina Penyambung


lelaki:Penyambung dengan pin panduan


perempuan:Penyambung tanpa pin panduan


Jantina yang diperlukan bergantung pada peralatan mengawan, kaset, penyesuai, batang atau seni bina tampalan.

High Density MPO Multimode Fiber Cable



Polariti

Konfigurasi polariti yang tersedia termasuk:

Jenis A:Pemetaan gentian-lurus

Jenis B:Pemetaan gentian terbalik

Jenis C:Gandingkan-pemetaan gentian terbalik

Kekutuban hendaklah dinyatakan bersama-sama dengan transceiver dan komponen mengawan untuk memastikan penghalaan gentian penghantaran/terima yang betul.



Pembinaan Kabel & Pilihan Jaket


Himpunan berbilang mod MPO/MTP tersedia dalam binaan kabel dan pilihan jaket yang berbeza untuk -ketumpatan tinggi kabel pusat data dan keperluan pemasangan.

Kabel Bulat

Pembinaan tujuan umum-untuk aplikasi batang dan tampalan

Kabel Pengedaran{{0}Mikro

Profil kabel yang lebih kecil untuk-penghalaan berketumpatan tinggi dan{1}}pemasangan terhad

Kabel Reben

Pembinaan reben berbilang-gentian untuk pemasangan-berbilangan tinggi

LSZH

Pilihan jaket bebas-asap, halogen{1}}yang rendah untuk pemasangan dengan keperluan keselamatan khusus

PVC

Pilihan jaket standard untuk pemasangan dalaman yang berkenaan

OFNP

Plenum-bernilai pembinaan untuk pemasangan yang memerlukan prestasi kabel OFNP

Panjang kabel, kiraan gentian, diameter kabel, jenis jaket dan butiran pembinaan lain dipilih mengikut konfigurasi pemasangan MPO/MTP yang diperlukan.



Pilihan-Kerugian & Rendah{1}}Standard

Kabel gentian berbilang mod MPO/MTP ditawarkan dalam versi-kehilangan dan rendah-piawai, membolehkan keperluan kehilangan penyambung yang berbeza dipadankan dengan belanjawan pautan optik.

Konfigurasi

Penggunaan Biasa

Kerugian-Standard

Pusat data am dan-pautan gentian berbilang mod berketumpatan tinggi

Rendah-Kerugian

-Pautan berkelajuan tinggi yang kehilangan sisipan penyambung mempunyai kesan yang lebih ketat pada jumlah belanjawan pautan

Parameter optik: Kehilangan Sisipan (IL), Kehilangan Kembali (RL), pengecilan gentian dan geometri muka-penghujung penyambung.
Himpunan kehilangan-rendah tersedia dengan konfigurasi penyambung MPO/MTP terpilih dan jenis gentian. Had IL/RL yang ditentukan disahkan mengikut konfigurasi kabel dan keperluan projek.



OM4 MPO Multimode Fiber Cable



Aplikasi

Kabel gentian berbilang mod MPO/MTP digunakan terutamanya untuk sambungan optik -ketumpatan pendek-tinggi, termasuk:

  • Pusat data perusahaan
  • Kemudahan pengkomputeran awan
  • Persekitaran-pengkomputeran berprestasi tinggi (HPC).
  • Pelayan dan tukar sambung sambungan
  • Pengkabelan berstruktur -ketumpatan tinggi
  • Tulang belakang pusat data dan pautan pengedaran

Konfigurasi kabel dipilih mengikut modul optik, seni bina rak, kiraan gentian dan jarak penghantaran yang diperlukan.





Keupayaan Pengilangan

DIMI Fiber mengeluarkan kabel gentian berbilang mod MPO/MTP dan pemasangan kabel gentian optik melalui pemasangan penyambung bersepadu, penamatan gentian ketepatan, pemprosesan kabel, ujian optikal dan pemeriksaan akhir. Keupayaan pengeluaran kami menyokong konfigurasi MPO/MTP standard serta-himpunan kabel gentian mod berbilang mod khusus projek.

  • Automatik dan ketepatan-menyediakan gentian, membelah, menggilap dan pemasangan penyambung
  • Pengawetan epoksi terkawal untuk penamatan penyambung
  • Jaket kabel dan pembinaan kabel untuk keperluan pemasangan yang berbeza
  • Sokongan pengeluaran untuk berbilang-himpunan gentian dan konfigurasi MPO/MTP yang berbeza
OM5 MPO Multimode Fiber Cable



Pemeriksaan & Pengujian Optik

Setiap pemasangan MPO/MTP yang siap boleh diuji mengikut konfigurasi yang dipesan sebelum penghantaran.

Ujian / Pemeriksaan

Tujuan

Bukti Pembeli

Ujian Kehilangan Sisipan

Sahkan kehilangan optik pemasangan bersambung

Keputusan ujian IL

Ujian Kerugian Pulangan

Periksa prestasi pantulan optik

Keputusan ujian RL

Interferometri 3D

Sahkan MPO/MTP hujung-geometri muka

Rekod pemeriksaan geometri

Tamatkan-Pemeriksaan Muka

Kesan pencemaran, calar, serpihan dan kecacatan lain

Hasil pemeriksaan

Polariti / Pemetaan Gentian

Sahkan urutan gentian dan kekutuban

Rekod pemetaan gentian

Pemeriksaan QC Akhir

Sahkan konfigurasi kabel terhadap pesanan

Rekod pemeriksaan akhir

Laporan ujian dan rekod pemeriksaan boleh dibekalkan mengikut keperluan projek.



Pembuatan Kabel Gentian Berbilang Mod MPO/MTP tersuai


Kami mengeluarkan pemasangan kabel berbilang mod MPO/MTP mengikut lukisan, BOM, sampel atau spesifikasi teknikal.
Penyesuaian boleh termasuk:

Gentian OM3 / OM4 / OM5
8–144 konfigurasi gentian
Panjang kabel
Jenis penyambung dan jantina
Kekutuban Jenis A / B / C

Pembinaan kabel dan bahan jaket
Menarik-kit mata
Warna jaket
Pelabelan produk dan kod bar
Laporan ujian individu

Untuk pesanan projek, pelanggan boleh menyediakan model transceiver, spesifikasi kabel sedia ada, lukisan sistem atau BOM untuk semakan konfigurasi sebelum pengeluaran.





Soalan Lazim



S: Bolehkah anda menyediakan sampel sebelum pesanan pengeluaran?

A: Ya. Pesanan sampel boleh diatur untuk mengesahkan kesesuaian penyambung, pembinaan kabel, konfigurasi gentian, prestasi optik dan keserasian dengan peralatan sedia ada pelanggan sebelum pesanan pengeluaran yang lebih besar.

S: Apakah maklumat yang anda perlukan untuk memetik kabel gentian berbilang mod MPO/MTP?

J: Sebut harga asas biasanya memerlukan kuantiti yang diperlukan, panjang kabel, konfigurasi gentian, konfigurasi penyambung dan pembinaan kabel. Untuk pesanan khusus-projek, menyediakan model transceiver, BOM, lukisan atau sampel kabel sedia ada membolehkan kami menyemak konfigurasi dengan lebih tepat.

S: Bolehkah anda memadankan kabel MPO/MTP sedia ada?

A: Ya. Kabel, label produk, lukisan atau sampel sedia ada boleh digunakan sebagai rujukan untuk pembiakan. Kami boleh menyemak konfigurasi penyambung, pemetaan gentian, pembinaan kabel, dimensi dan spesifikasi lain yang boleh dikenal pasti sebelum mengesahkan pengeluaran.

S: Bolehkah kabel individu dilabel dan boleh dikesan?

A: Ya. Label produk, nombor bahagian, kod bar, nombor siri dan keperluan pengenalan lain boleh dimasukkan ke dalam pemasangan kabel jika diperlukan. Rekod ujian juga boleh dikaitkan dengan pengenalan produk yang ditentukan.

S: Bagaimanakah pemasangan kabel MPO/MTP dibungkus untuk penghantaran antarabangsa?

A: Pembungkusan boleh dikonfigurasikan mengikut panjang kabel, kiraan gentian, keperluan perlindungan penyambung, dan kaedah penghantaran. Muka hujung penyambung dilindungi semasa pembungkusan untuk mengurangkan risiko pencemaran atau kerosakan mekanikal semasa pengangkutan.

S: Bolehkah anda membekalkan kabel mengikut spesifikasi BOM atau projek kami?

A: Ya. Pengeluaran berasaskan BOM-tersedia untuk pesanan projek. Spesifikasi yang dibekalkan boleh disemak sebelum pengeluaran untuk mengesahkan konfigurasi kabel, kuantiti, pelabelan dan keperluan pembelian lain yang diperlukan.

S: Apakah masa utama biasa untuk pesanan kabel MPO/MTP?

J: Masa utama bergantung pada konfigurasi kabel, kiraan gentian, jenis penyambung, kuantiti, keperluan ujian dan jadual pengeluaran semasa. Masa utama yang disahkan disediakan selepas konfigurasi teknikal dan kuantiti pesanan disemak.

S: Bolehkah anda menyediakan dokumentasi dengan penghantaran?

J: Dokumentasi boleh dibekalkan mengikut keperluan pesanan, termasuk spesifikasi produk, keputusan ujian optik, rekod pemeriksaan, maklumat pembungkusan dan dokumen kualiti lain yang dipersetujui.

Sebagai salah satu pengeluar dan pembekal kabel gentian berbilang mod MPO/MTP yang paling profesional di China, produk kami mempunyai reputasi yang baik di pasaran. Sila yakin untuk memborong kabel gentian berbilang mod MPO/MTP termaju buatan China di sini dari kilang kami. Juga, perkhidmatan tersuai disediakan.
