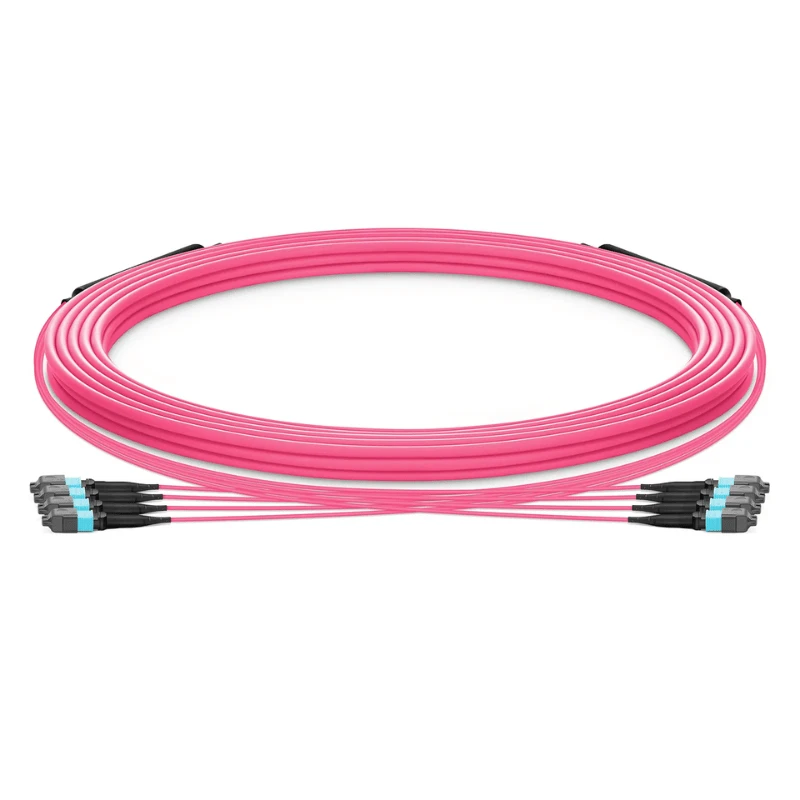

Kabel Batang Berbilang Mod MPO ialah pemasangan gentian berketumpatan tinggi-yang direka untuk pengkabelan berstruktur di pusat data, bilik pelayan perusahaan dan-persekitaran rangkaian berkelajuan tinggi. Ia menggunakan penyambung MPO/MTP® yang telah-ditamatkan untuk menyatukan gentian berbilang mod ke dalam sambungan batang padat, mengurangkan kerja penamatan medan dan memudahkan penggunaan-ketumpatan tinggi.
Tersedia dalam gentian berbilang mod OM3, OM4 dan OM5, kabel boleh dikonfigurasikan untuk kiraan gentian yang berbeza, jantina penyambung, kaedah kekutuban, panjang kabel dan keperluan jaket.
Spesifikasi Teknikal
|
item |
Spesifikasi |
|
Jenis Gentian |
Multimod OM3 / OM4 / OM5 |
|
Teras gentian |
50/125 μm |
|
Kiraan Serat |
8 / 12 / 24 gentian; berbilang-konfigurasi MPO tersedia |
|
Penyambung |
MPO / MTP® |
|
Jantina Penyambung |
Lelaki / Perempuan |
|
Kekutuban |
Jenis A / Jenis B / Jenis C |
|
Polish berbilang mod |
PC |
|
Kehilangan Sisipan |
Standard Kurang daripada atau sama dengan 0.35 dB; versi kehilangan-rendah Kurang daripada atau sama dengan 0.20 dB |
|
Jaket Kabel |
PVC / LSZH / OFNP, tertakluk kepada konfigurasi |
|
Jenis Kabel |
Pembinaan batang bulat atau bercantum |
Pilihan Polariti & Jantina
Kekutuban dan jantina penyambung yang betul adalah penting untuk mengekalkan penghantaran-untuk-menerima kesinambungan-pautan optik selari.
Jenis A
Pemetaan gentian-lurus.
01
Jenis B
Pemetaan gentian terbalik, biasanya digunakan dalam seni bina optik-dupleks selari.
02
Jenis C
Gandingkan-pemetaan terbalik untuk reka bentuk kabel-berstruktur tertentu.
03
MPO lelaki
Penyambung disematkan untuk penjajaran dengan penyambung wanita.
04
MPO perempuan
Penyambung tidak disematkan untuk digunakan dengan penyambung lelaki.
05
Kekutuban yang diperlukan hendaklah dinyatakan bersama-sama dengan reka bentuk panel peralatan mengawan, kaset atau tampalan-dan bukannya dipilih secara bebas.
Pembinaan Kabel
Pemasangan batang menggunakan gentian berbilang mod-kilang dengan pembinaan kabel pelindung yang sesuai untuk pemasangan rak dan laluan tersusun. Benang Aramid boleh digunakan sebagai ahli kekuatan, manakala jaket luar boleh dipilih mengikut keperluan pemasangan.
Pilihan jaket biasa termasuk PVC untuk kegunaan dalaman umum, LSZH yang memerlukan-pembinaan bebas asap dan halogen-rendah dan OFNP untuk pemasangan-berkadar plenum. Diameter kabel berbeza-beza mengikut kiraan gentian dan konfigurasi batang, jadi diameter luar akhir hendaklah disahkan sebelum menentukan kapasiti laluan atau perkakasan pengurusan-kabel.
Aplikasi Pusat Data
Kabel Batang Berbilang Mod MPO sesuai untuk:
- Rack-untuk-rak sambungan tulang belakang dalam-pusat data berketumpatan tinggi.
- Tampalan MPO-sambungan panel dan kaset untuk kabel berstruktur.
- Tukar-ke-pelayan dan tukar-ke-tukar pautan menggunakan optik multimod selari.
- Bilik peralatan perusahaan di mana pemasangan-pratamad mengurangkan kerja pemasangan medan.
- Peningkatan-ketumpatan rangkaian tinggi yang memerlukan kapasiti gentian yang lebih tinggi dalam ruang rak yang terhad.
Ujian & Jaminan Kualiti
Setiap pemasangan kabel boleh diperiksa dan diuji sebelum penghantaran untuk mengesahkan ketekalan pembuatan dan prestasi optik.
Prosedur kawalan kualiti biasa-termasuk:
100% sisipan-ujian kehilangan untuk pemasangan yang telah siap.
Tamatkan-pemeriksaan muka dan pembersihan penyambung MPO.
Kekutuban penyambung dan pengesahan pemetaan gentian.
Jantina penyambung dan pemeriksaan pengenalan.
Pemeriksaan visual jaket kabel, but dan kawasan pecah.
Laporan ujian individu dibekalkan mengikut keperluan projek.
Rekod ujian boleh dipadankan dengan pengenalan kabel atau dokumentasi pesanan untuk pemeriksaan masuk dan kebolehkesanan projek.
Penyesuaian & OEM
Untuk OEM, penyepadu sistem-dan pesanan projek, kabel batang boleh dikonfigurasikan mengikut seni bina rangkaian yang diperlukan, termasuk:
Jenis gentian: OM3 / OM4 / OM5
Kiraan gentian dan kuantiti MPO
Jantina penyambung MPO/MTP®
Jenis A / B / C kekutuban
Prestasi optik kehilangan-standard atau rendah
Panjang kabel dan panjang pecah
Jaket PVC / LSZH / OFNP
Pengecaman kabel, pelabelan dan keperluan warna
Pembungkusan-khusus pelanggan dan pelabelan peribadi
Pembungkusan & Penghantaran
Kabel batang MPO yang telah siap dilindungi secara individu untuk mengelakkan pencemaran penyambung, lenturan dan kerosakan kabel semasa pengendalian dan pengangkutan. Penutup habuk penyambung, pembalut pelindung dan karton atau pembungkusan yang sesuai-eksport lain boleh ditentukan mengikut keperluan penghantaran.
Konfigurasi standard boleh dibekalkan mengikut ketersediaan pengeluaran. Perhimpunan OEM tersuai dijadualkan mengikut kerumitan konfigurasi, kuantiti, keperluan ujian dan ketersediaan bahan. Setiap penghantaran boleh dibekalkan dengan pengenalan produk dan dokumentasi ujian yang berkenaan untuk menerima pemeriksaan.
Soalan Lazim
S: Bagaimanakah saya mengesahkan bahawa kabel batang akan sepadan dengan sistem MPO sedia ada saya?
A: Sahkan antara muka penyambung, orientasi kekunci, pemetaan gentian, konfigurasi pin dan spesifikasi komponen mengawan pada kedua-dua hujungnya. Untuk pemasangan sedia ada, menyediakan modul MPO semasa, penyesuai atau nombor bahagian kabel membantu mengelakkan ketidakserasian semasa penggantian atau pengembangan.
S: Bolehkah kabel batang MPO dibekalkan dalam panjang yang berbeza untuk projek yang sama?
A: Ya. Panjang kabel yang berbeza boleh dihasilkan dalam spesifikasi projek yang sama. Pembeli harus menyediakan panjang siap yang diperlukan dan, jika berkenaan, toleransi yang dibenarkan supaya penghalaan rak dan kelegaan pemasangan boleh dirancang dengan tepat.
S: Bolehkah anda memberikan sampel sebelum pesanan pukal?
A: Ya. Sampel boleh dihasilkan untuk pengesahan konfigurasi sebelum pengeluaran besar-besaran. Sampel hendaklah menggunakan susunan penyambung yang sama dan keperluan teknikal utama yang dimaksudkan untuk pesanan pengeluaran supaya keserasian dan pemasangan boleh diperiksa di bawah keadaan projek sebenar.
S: Adakah lukisan kabel atau dokumen dimensi tersedia untuk kelulusan kejuruteraan?
A: Ya. Lukisan dimensi dan maklumat konfigurasi boleh disediakan untuk semakan projek. Untuk pemasangan batang yang kompleks, pembeli boleh mengesahkan panjang keseluruhan, susunan penyambung, dimensi pecah dan keperluan pengenalan sebelum pengeluaran.
S: Bagaimanakah kabel batang MPO harus dikendalikan semasa pemasangan?
J: Elakkan daripada menarik kabel oleh penyambung, melebihi had selekoh yang ditentukan, atau meletakkan beban berlebihan pada bahagian pecah. Pastikan muka hujung penyambung dihadkan sehingga sambungan dan laluankan batang melalui sistem pengurusan-kabel yang sesuai tanpa menghancurkan atau membengkokkan pemasangan secara mendadak.
S: Bolehkah kabel batang MPO yang sama digunakan untuk kelajuan penghantaran yang berbeza?
J: Berkemungkinan, tetapi keserasian bergantung pada jenis transceiver, bajet pautan optik, jarak penghantaran dan seni bina rangkaian. Oleh itu, kabel harus dinyatakan dengan peralatan optik sebenar dan keperluan pautan dan bukannya dipilih hanya dengan kadar data nominal.
