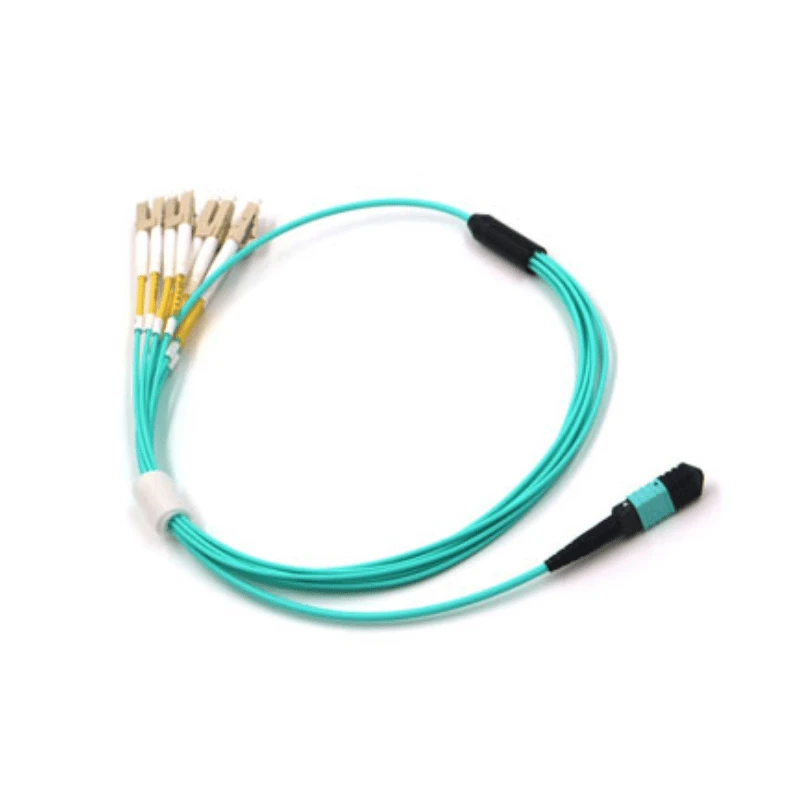

Kabel Batang MPO Ketumpatan Tinggi ialah pemasangan kabel optik berbilang-yang ditamatkan-yang menyatukan berbilang gentian ke dalam sambungan batang MPO/MTP untuk sambung-berbilangan gentian tinggi.

Spesifikasi Teknikal

Parameter	Spesifikasi
Jenis Produk	Kabel Batang MPO Ketumpatan Tinggi
Kiraan Serat	8F / 12F / 24F / 48F / 72F / 96F / 144F
Jenis Gentian	OS2 / OM3 / OM4 / OM5
Penyambung	MPO / MTP
Konfigurasi Penyambung	MPO kepada MPO
Jantina Penyambung	Lelaki / Perempuan
Kekutuban	Jenis A / Jenis B / Jenis C
Pemetaan Gentian	Mengikut kekutuban yang disahkan dan konfigurasi pemasangan
Struktur Kabel	Pengagihan Mikro / Reben / Disesuaikan
Diameter Kabel	Mengikut kiraan gentian dan pembinaan kabel
Jejari Selekoh Minimum	10× Diameter Kabel (dimuatkan) / 20× Diameter Kabel (dipunggah)
Kehilangan Sisipan	Kurang daripada atau sama dengan 0.35 dB Kehilangan Standard / Kurang daripada atau sama dengan 0.20 dB Kehilangan Rendah
Kerugian Pulangan	SM Lebih besar daripada atau sama dengan 35 dB / MM Lebih besar daripada atau sama dengan 25 dB
Jaket	LSZH / OFNP / OFNR / PVC
Suhu Operasi	-20 darjah hingga +70 darjah
Panjang Kabel	Disesuaikan
Breakout	Disesuaikan
Menarik Mata	Tersedia mengikut konfigurasi
Menguji	100% Ujian Kehilangan Sisipan / Kehilangan Pulangan
Pemeriksaan	Penamat 3D-Pemeriksaan Muka
Pengesahan Polariti	ya
Dokumentasi Ujian	Tersedia mengikut keperluan pesanan
Serialisasi	Tersedia mengikut keperluan pesanan

Reka Bentuk Batang MPO{0}Ketumpatan Tinggi

Satu Perhimpunan
Berbilang gentian disatukan menjadi-pemasangan MPO/MTP yang ditamatkan kilang, mengurangkan bilangan sambungan batang berasingan yang diperlukan untuk laluan gentian yang sama.

Tinggi-Konfigurasi Kiraan
Kiraan gentian yang lebih tinggi memerlukan struktur batang, susunan pecah dan konfigurasi penyambung ditakrifkan bersama sebelum pengeluaran.

Konfigurasi MPO

Kekutuban

Konfigurasi Jenis A, Jenis B dan Jenis C mentakrifkan -hubungan kedudukan gentian antara dua hujung MPO/MTP dan mesti sepadan dengan seni bina kekutuban sistem kabel yang disambungkan.

Jantina Penyambung

Penyambung MPO/MTP Lelaki atau Perempuan ditentukan mengikut antara muka mengawan yang diperlukan pada setiap hujung batang.

Semakan Konfigurasi

Polariti yang ditentukan, jantina penyambung dan pemetaan gentian disemak terhadap konfigurasi pengeluaran yang disahkan sebelum penghantaran.

Pembinaan Kabel

Struktur kabel:Pembinaan Pengedaran Mikro dan Reben menyusun himpunan kiraan-serat-tinggi secara berbeza dan boleh dipilih mengikut susunan penghalaan dan pecahan yang diperlukan.

Pecah:Panjang dan susunan pecahan boleh ditakrifkan mengikut susun atur sambungan antara pemasangan batang dan peralatan atau panel pengedaran.

Menarik Mata:Mata penarik boleh digabungkan apabila spesifikasi pemasangan memerlukan kaedah penarikan yang ditentukan untuk batang-yang telah ditamatkan.

Jaket:Pilihan jaket LSZH, OFNP, OFNR dan PVC boleh ditentukan mengikut persekitaran pemasangan dan keperluan projek.

Prestasi Optik

Pilihan Kehilangan:Gred kerugian yang diperlukan hendaklah dipilih mengikut bajet kerugian optik yang diperuntukkan kepada saluran lengkap.

Saluran Lengkap:Penyesuai MPO, kaset, kord tampalan dan sambungan pasif lain mungkin menyumbang kepada jumlah kehilangan saluran dan harus dimasukkan dalam pengiraan kerugian projek.

Pengesahan Pesanan:Jenis gentian yang dipilih dan keperluan optik hendaklah disahkan bersama dengan peralatan yang disambungkan dan konfigurasi saluran yang dirancang sebelum pengeluaran.

Pengujian & Kebolehkesanan Kilang

100% Ujian Optik:Setiap Kabel Batang MPO Ketumpatan Tinggi yang siap menjalani 100% kehilangan sisipan dan ujian kehilangan pemulangan sebelum penghantaran terhadap keperluan optik yang disahkan untuk pesanan.

Penamat 3D-Pemeriksaan Muka:Muka hujung penyambung MPO/MTP menjalani pemeriksaan interferometrik 3D untuk mengesahkan keadaan penyambung siap sebelum penghantaran.

Pengesahan Konfigurasi:Pemasangan yang telah siap disemak berdasarkan spesifikasi pengeluaran yang disahkan, termasuk konfigurasi penyambung, jantina penyambung, kekutuban dan pemetaan gentian jika dinyatakan. Pengesahan kekutuban dan kesinambungan dilakukan sebagai sebahagian daripada pemeriksaan pemasangan.

Dokumentasi Ujian:Laporan ujian individu boleh disediakan dengan penghantaran apabila diperlukan untuk pemeriksaan masuk, dokumentasi projek atau kebolehkesanan kualiti.

Pengenalan Perhimpunan: Pengecaman siri atau pemasangan lain boleh disediakan apabila dinyatakan, membenarkan kabel siap dikaitkan dengan rekod pengeluaran dan ujian yang sepadan.

Piawaian & Pematuhan

Antara Muka MPO

Pemasangan penyambung MPO/MTP boleh dihasilkan dengan merujuk kepada keperluan antara muka IEC 61754-7 dan TIA-604-5.

Pengkabelan Berstruktur

Pemasangan kabel boleh ditentukan untuk projek kabel gentian optik berstruktur yang merujuk keperluan TIA-568.3-D.

Keperluan Pasaran

Keperluan RoHS, REACH dan CE boleh ditangani mengikut konfigurasi produk yang ditentukan dan keperluan pasaran yang berkenaan.

Soalan Lazim

S: Apakah MOQ untuk Kabel Batang MPO Ketumpatan Tinggi?

A: MOQ ialah 500 pcs setiap spesifikasi. Kuantiti-khusus projek boleh disahkan berdasarkan kiraan gentian, konfigurasi penyambung dan keperluan penyesuaian.

S: Bolehkah saya memesan sampel Kabel Batang MPO Ketumpatan Tinggi sebelum pengeluaran pukal?

A: Ya. Sampel boleh dihasilkan untuk penilaian spesifikasi dan keserasian sebelum pengeluaran pukal. Sampel boleh sepadan dengan kiraan gentian yang dimaksudkan, konfigurasi penyambung dan kekutuban.

S: Apakah masa utama untuk Kabel Batang MPO Ketumpatan Tinggi?

J: Masa utama bergantung pada kiraan gentian, struktur kabel, konfigurasi penyambung, keperluan penyesuaian dan kuantiti pesanan. Masa utama yang disahkan disediakan selepas semakan spesifikasi.

S: Bagaimanakah harga Kabel Batang MPO Ketumpatan Tinggi dikira?

J: Harga adalah berdasarkan konfigurasi kabel yang disahkan dan kuantiti pesanan, termasuk kiraan gentian, jenis gentian, konfigurasi penyambung, kekutuban, struktur kabel, gred kehilangan, panjang dan keperluan pelarian.

S: Apakah syarat pembayaran yang tersedia untuk pesanan High Density MPO Trunk Cable?

J: Syarat pembayaran disahkan mengikut nilai pesanan, keperluan projek dan terma komersial yang dipersetujui. Kaedah dan jadual pembayaran dinyatakan dalam sebut harga atau invois proforma.

S: Bolehkah Kabel Batang MPO Ketumpatan Tinggi dihasilkan daripada BOM pelanggan?

A: Ya. BOM pelanggan, jadual kabel atau spesifikasi teknikal boleh disemak untuk mengesahkan kiraan gentian yang diperlukan, jenis gentian, konfigurasi penyambung, kekutuban, pemetaan gentian, struktur dan panjang kabel.

S: Apakah maklumat polariti MPO yang perlu saya berikan semasa membuat pesanan?

J: Sediakan kekutuban yang diperlukan bersama jantina penyambung, pemetaan gentian dan antara muka MPO/MTP yang mengawan. BOM, lukisan kabel atau spesifikasi polariti sedia ada juga boleh digunakan untuk semakan konfigurasi.

S: Bolehkah Kabel Batang MPO Ketumpatan Tinggi dibekalkan dalam panjang tersuai dan konfigurasi pecahan?

A: Ya. Panjang kabel, panjang pecah dan susunan pecah boleh ditentukan mengikut peralatan, panel pengedaran dan susun atur pemasangan.

S: Apakah maklumat yang perlu disertakan dalam RFQ untuk Kabel Batang MPO Ketumpatan Tinggi?

J: RFQ harus merangkumi kiraan gentian, jenis gentian, konfigurasi penyambung, jantina penyambung, kekutuban atau pemetaan gentian, struktur kabel, panjang kabel, pecahan, gred kehilangan dan keperluan jaket. BOM atau lukisan kabel juga boleh disediakan.

S: Bolehkah saya menerima laporan ujian individu untuk Kabel Batang MPO Ketumpatan Tinggi?

A: Ya. Laporan ujian individu boleh disediakan dengan penghantaran apabila diperlukan, termasuk rekod ujian optik yang ditentukan untuk pemeriksaan masuk dan dokumentasi projek.
