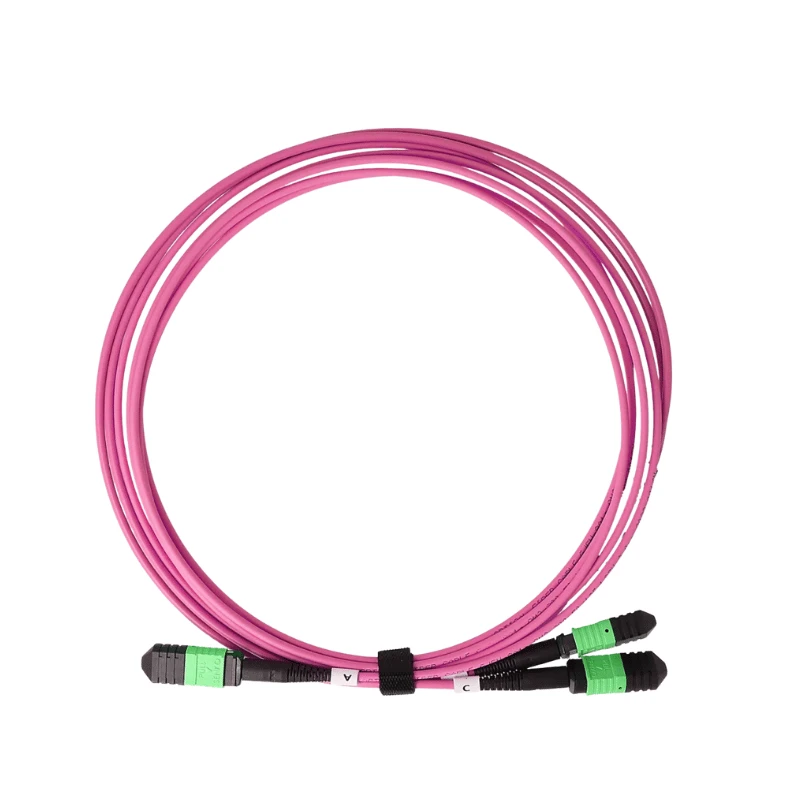

Kabel Gentian Multimode MPO OM4 ialah pemasangan gentian-berketumpatan tinggi-kilang yang telah ditamatkan untuk kabel berstruktur di pusat data, rangkaian perusahaan dan-pautan optik berkelajuan tinggi-pendek. Menggunakan gentian mod berbilang mod OM4 50/125 μm dan penyambung berbilang-gentian MPO, ia menyokong-aplikasi optik selari seperti 40GBASE-SR4 dan 100GBASE-SR4 sambil mengurangkan kiraan penyambung dan kerumitan pemasangan berbanding dengan dupleks yang ditamatkan secara individu.
Spesifikasi Teknikal
|
Jenis Gentian |
Multimod OM4, 50/125 μm |
|
Kiraan Serat |
8, 12, 16, 24, atau 32 gentian |
|
Panjang gelombang |
850 / 1300 nm |
|
Kehilangan Sisipan MPO |
Standard Kurang daripada atau sama dengan 0.70 dB; rendah-kerugian Kurang daripada atau sama dengan 0.35 dB |
|
Pulangan Kerugian |
Lebih besar daripada atau sama dengan 20 dB |
|
Diameter Kabel |
2.0 mm, 3.0 mm atau disesuaikan |
|
Suhu Operasi |
-20 darjah hingga +70 darjah |
|
Piawaian Terpakai |
IEC 61754-7, TIA-604-5 (FOCIS 5), RoHS, REACH dan keperluan UL yang berkenaan |
Pilihan Polariti & Jantina
Konfigurasi kekutuban Jenis A, Jenis B dan Jenis C tersedia:
Jenis A:Pemetaan gentian-lurus
Jenis B:Pemetaan gentian terbalik
Jenis C:Gandingkan-pemetaan terbalik
Penyambung MPO boleh dibekalkan sebagai lelaki (dengan pin panduan) atau perempuan (tanpa pin panduan). Kekutuban dan jantina harus dipadankan dengan kaset, modul, transceiver, atau pemasangan batang dalam sistem kabel sasaran.
Pembinaan Kabel
Pemasangan menggunakan gentian optik yang dilindungi oleh anggota kekuatan benang aramid dan jaket luar-khusus aplikasi. Pilihan jaket termasuk LSZH, PVC, OFNR (Riser), dan OFNP (Plenum). Kabel OM4 biasanya dibekalkan dalam warna Erika violet/magenta atau warna tertentu yang lain, dengan warna jaket tersuai dan pengenalan tersedia untuk keperluan projek.
Aplikasi Pusat Data
Himpunan MPO OM4 sesuai dengan-pengkabelan pusat data berketumpatan tinggi, pelayan-ke-tukar pautan, tukar-ke-saling sambungan, tulang belakang gentian berstruktur dan projek migrasi rangkaian menggunakan optik multimod selari. OM4 menyokong sehingga 150 m untuk 40GBASE-SR4 dan 100GBASE-SR4 di bawah keadaan sistem optik yang ditentukan.
Ujian & Jaminan Kualiti
Setiap pemasangan kabel diuji kilang sebelum penghantaran. Pengesahan kualiti boleh termasuk:
- Ujian kehilangan sisipan dan kehilangan pulangan
- Pemeriksaan interferometer 3D bagi geometri muka-MPO
- Pemeriksaan muka-mikroskopik untuk mengesan pencemaran dan kecacatan
- Kesinambungan gentian dan pengesahan kekutuban
- Penyambung akhir, pelabelan dan pemeriksaan pembungkusan
Penyesuaian & OEM
Pengeluaran OEM/ODM tersedia untuk kiraan gentian, panjang kabel, jenama/jenis penyambung, jantina, kekutuban, sisipan-gred kehilangan, bahan jaket, warna jaket, struktur kabel, pelabelan dan pembungkusan. Penarik-pemasangan mata juga boleh ditentukan untuk pemasangan yang memerlukan-kabel pra-ditamatkan untuk ditarik melalui saluran atau laluan.
Pembungkusan & Penghantaran
Setiap pemasangan dilindungi secara individu dengan pembungkusan anti-statik dan lembapan-dan boleh dibekalkan bersama laporan ujian kilangnya. Pilihan penghantaran standard termasuk DHL, UPS, FedEx, pengangkutan udara dan pengangkutan laut. Dokumentasi komersial boleh termasuk invois komersial, senarai pembungkusan dan sijil asal mengikut destinasi dan keperluan pesanan.
Soalan Lazim
S: Apakah antara muka penyambung yang boleh digunakan dengan kabel gentian MPO OM4?
J: Penyambung MPO/MTP boleh digabungkan dengan antara muka LC, SC atau penyambung lain melalui pemasangan pelarian atau penukaran yang sesuai. Gabungan penyambung hendaklah ditentukan mengikut port peralatan dan seni bina pautan yang diperlukan.
S: Bagaimanakah saya harus memilih panjang kabel MPO yang diperlukan?
J: Tentukan panjang kabel yang telah siap berdasarkan laluan penghalaan sebenar, termasuk rak-ke-rak atau rak-ke-jarak peralatan. Untuk kabel berstruktur, membenarkan kelonggaran penghalaan yang mencukupi adalah disyorkan untuk mengelakkan ketegangan yang berlebihan atau selekoh ketat semasa pemasangan.
S: Apakah maklumat yang perlu saya berikan apabila meminta sebut harga kabel MPO?
J: Pertanyaan pembelian biasanya harus menyatakan kiraan gentian, panjang kabel, jenis MPO, jantina penyambung, kekutuban, antara muka penyambung, keperluan jaket, sisipan-gred kehilangan, kuantiti dan negara destinasi. Menyediakan peralatan atau model transceiver juga berguna apabila keserasian perlu disahkan.
S: Bolehkah kabel MPO dibekalkan dengan jenama penyambung yang berbeza?
A: Ya. Jenama penyambung boleh ditentukan untuk projek yang memerlukan keserasian dengan infrastruktur MTP/MPO sedia ada. Sistem penyambung mengawan dan keperluan kunci perlu disahkan sebelum pengeluaran, terutamanya apabila mencampurkan komponen daripada pengeluar yang berbeza.
S: Adakah kabel MPO pecah tersedia untuk sambungan peralatan?
A: Ya. MPO-ke-LC dan konfigurasi pecahan lain boleh dihasilkan apabila batang MPO berbilang-fiber perlu disambungkan ke port peralatan dupleks individu. Pemetaan gentian pelarian hendaklah disahkan bersama dengan polariti yang diperlukan sebelum pengeluaran.
S: Apakah masa utama biasa untuk pesanan kabel MPO OM4?
J: Konfigurasi standard biasanya dihasilkan dalam masa 3–7 hari bekerja selepas pesanan dan butiran teknikal disahkan. Kelantangan yang lebih besar-atau pesanan yang sangat disesuaikan mungkin memerlukan masa pengeluaran tambahan, yang harus disahkan mengikut jadual penghantaran yang diperlukan.
S: Adakah pesanan sampel tersedia sebelum pembelian pukal?
A: Ya. Kuantiti sampel boleh diatur untuk projek yang pembeli perlu mengesahkan kesesuaian penyambung, kekutuban, pemetaan gentian, dimensi kabel atau prestasi optik sebelum meluluskan pesanan pengeluaran yang lebih besar. Caj sampel dan kos penghantaran biasanya disebut secara berasingan.
