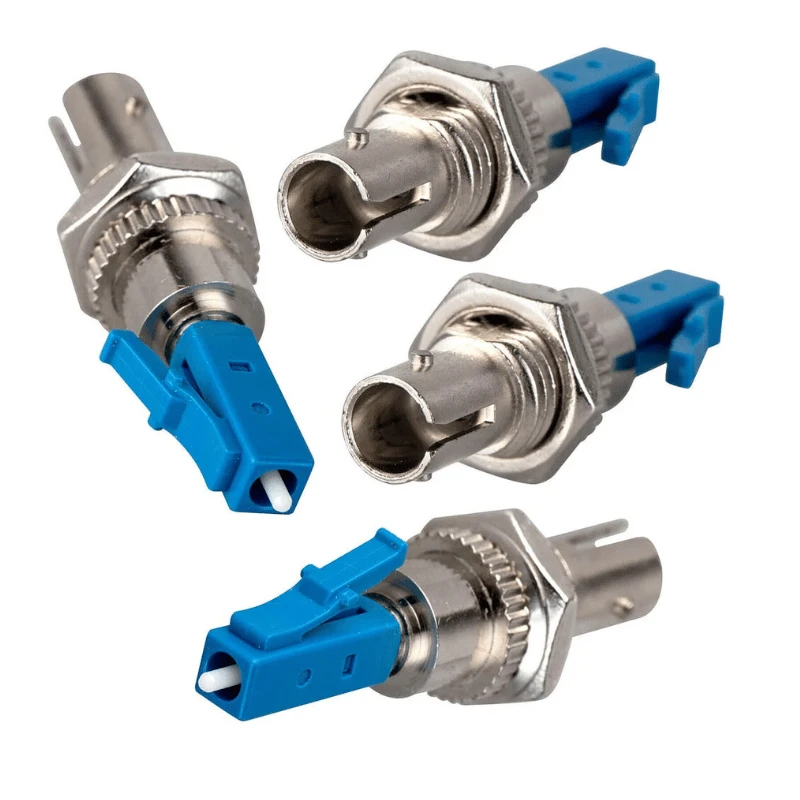

Penyesuai Kabel Gentian Optik LC ke ST ialah penyesuai gentian optik hibrid yang direka untuk menyambung-gentian ditamatkan LC dengan-gentian ditamatkan ST tanpa-menamatkan semula kabel sedia ada. Ia menggunakan komponen penjajaran ketepatan untuk mengekalkan gandingan gentian yang stabil, sesuai untuk rangkaian mod tunggal dan berbilang mod.
Spesifikasi Penyesuai
|
Parameter |
Spesifikasi |
|
Jenis Penyesuai |
Penyesuai Hibrid LC ke ST |
|
Antara Muka LC |
LC perempuan |
|
Antaramuka ST |
ST perempuan |
|
LC Ferrule |
1.25 mm |
|
ST Ferrule |
2.5 mm |
|
Jenis Gentian |
OS2 mod tunggal; Multimod OM1/OM2/OM3/OM4 |
|
Jenis Poland |
UPC; APC tersedia untuk konfigurasi yang berkenaan |
|
Lengan Penjajaran |
Seramik zirkonia |
|
Kehilangan Sisipan |
Kurang daripada atau sama dengan 0.3 dB biasa; Kurang daripada atau sama dengan maks 0.5 dB. |
|
Kerugian Pulangan |
Lebih besar daripada atau sama dengan 45 dB UPC; Lebih besar daripada atau sama dengan 60 dB APC |
|
Kebolehulangan |
Kurang daripada atau sama dengan 0.1 dB |
|
Ketahanan Mengawan |
Lebih daripada atau sama dengan 500 kitaran |
|
Perumahan |
Plastik berkekuatan tinggi-; perumahan logam pilihan |
|
Melekap |
Panel-lekap |
|
Suhu Operasi |
-25 darjah hingga +70 darjah |
|
Konfigurasi |
Simplex; pemasangan dupleks tersedia |
Keserasian Penyambung
Penyesuai menyediakan gandingan mekanikal terus antara penyambung lc dan st, menjadikannya sesuai apabila peralatan, panel tampalan atau kabel yang dipasang menggunakan antara muka penyambung yang berbeza.
Bahagian Lc:Serasi dengan penyambung lc standard menggunakan ferrule 1.25 mm.
Bahagian St:Serasi dengan penyambung st standard menggunakan gandingan ferrule dan bayonet 2.5 mm.
Mod tunggal:Menyokong konfigurasi os2 9/125 μm dengan penggilap upc atau apc yang berkenaan.
Multimod:Menyokong konfigurasi om1 62.5/125 μm dan om2/om3/om4 50/125 μm.
Pencampuran penyambung:Penyesuai menukar antara muka penyambung sahaja; gentian yang disambungkan hendaklah kekal dipadankan dengan mod penghantaran dan sistem optik yang diperlukan.
Struktur Penyesuai
Penyesuai terdiri daripada LC-antara muka sisi, ST-antara muka sisi, lengan penjajaran ketepatan, perumah dan struktur pelekap.
Lengan seramik zirkonia mengekalkan kepekatan ferrule semasa mengawan, membantu mengawal salah jajaran sisi dan kehilangan sisipan optik.
Perumahan standard ialah plastik-kekuatan tinggi untuk pemasangan panel padat. Perumah logam, jenis bebibir, pengekalan-snap, pemasangan berulir dan susunan jejak lain boleh ditentukan untuk peralatan dengan keperluan mekanikal yang berbeza.
Aplikasi
Penghijrahan rangkaian:Menyambungkan peralatan berasaskan lc-baru ke infrastruktur gentian-st sedia ada tanpa menggantikan pautan kabel yang lengkap.
Panel tampalan dan odfs:Menyediakan sambungan lc/st bercampur dalam sistem pengedaran gentian dan tampalan.
Peralatan ujian:Antara muka kord tampalan lc dengan port st pada instrumen ujian optik dan peralatan pengukuran.
Rangkaian telekomunikasi:Menyokong pemasangan penyambung-bercampur semasa pengembangan rangkaian atau penggantian peralatan.
Rangkaian perusahaan dan kampus:Sesuai untuk infrastruktur lama yang kekal dalam perkhidmatan bersama peralatan berasaskan lc-.
Sistem perindustrian dan instrumentasi:Menyediakan penukaran penyambung di mana peralatan gentian sedia ada menggunakan antara muka st.
Penyesuai hibrid digunakan secara khusus untuk-persekitaran penyambung bercampur dan pemindahan peralatan yang-penamatan semula tidak diingini.
Penyesuaian / OEM
Gabungan antara muka:Lc-st, lc-sc, lc-fc, sc-st dan konfigurasi hibrid lain.
Mod gentian:Os2, om1, om2, om3 atau om4.
Poland:Upc atau apc yang serasi secara mekanikal dan optikal.
Perumahan:Plastik atau logam; pengenalan warna tersuai tersedia.
Pemasangan:Bebibir, berulir, masuk-masuk atau pelanggan-jejak panel yang ditentukan.
Konfigurasi:Simpleks atau susunan dupleks berpasangan.
Pengenalan:Logo, nombor bahagian, pengenalan penyambung dan tanda lain.
Pembungkusan:Pembungkusan pukal, beg individu, set pra{0}}dan pembungkusan label-peribadi.
Kualiti & Pemeriksaan
Kawalan kualiti harus meliputi kedua-dua prestasi optik dan keserasian mekanikal. Setiap kumpulan pengeluaran boleh diperiksa mengikut spesifikasi yang dipersetujui, dengan item pemeriksaan utama termasuk:
Pemeriksaan visual dan dimensi perumahan dan antara muka
LC/ST ferrule dan pemeriksaan penjajaran lengan
Pengukuran kehilangan sisipan
Pengukuran kerugian pulangan untuk konfigurasi mod tunggal yang ditentukan
Kebolehtukaran penyambung dan pengesahan mengawan
Ujian ketahanan mengawan
Pemeriksaan struktur perumahan dan pemasangan
Pengesahan penandaan, kuantiti dan pembungkusan
Rekod pemeriksaan boleh disediakan mengikut keperluan projek.
Soalan Lazim
S: Adakah penyesuai memerlukan sebarang alat khas untuk pemasangan?
J: Tiada alat penamatan optik khas biasanya diperlukan. Penyesuai direka untuk mengawan penyambung mekanikal dan pemasangan panel. Jika struktur pelekap tersuai dibekalkan, pemasangan hendaklah mengikut reka bentuk peralatan atau panel yang sepadan.
S: Bolehkah penyesuai digunakan untuk kedua-dua sistem gentian dalaman dan luaran?
J: Ia bertujuan terutamanya untuk pemasangan dalaman, peralatan-bilik, rak, tampal-panel dan kabinet yang dilindungi. Untuk penempatan luar, penyesuai hendaklah dipasang di dalam kepungan kalis cuaca yang sesuai dan bukannya terdedah terus kepada hujan, habuk atau keadaan persekitaran yang berpanjangan.
S: Bolehkah saya memesan sampel sebelum pembelian pukal?
A: Ya. Sampel boleh dibekalkan untuk penilaian prestasi penyambung, dimensi, pemasangan dan{1}}optik sebelum pengeluaran volum. Keperluan dan caj sampel boleh disahkan mengikut konfigurasi dan kuantiti yang diminta.
S: Bolehkah anda membekalkan penyesuai mengikut-nombor bahagian sistem yang dipasang?
J: Nombor bahagian rujukan boleh digunakan untuk perbandingan teknikal, tetapi pengeluaran harus berdasarkan dimensi dan keperluan prestasi yang disahkan dan bukannya nombor bahagian sahaja. Pelanggan boleh menyediakan sampel, lukisan atau lembaran data untuk semakan keserasian.
S: Bagaimanakah penyesuai gentian optik dibungkus untuk penghantaran antarabangsa?
A: Penyesuai biasanya dilindungi daripada pencemaran dan kerosakan fizikal semasa pengendalian dan pengangkutan, dengan pembungkusan dalam dan karton luar yang sesuai dipilih mengikut kuantiti pesanan. Pembungkusan individu atau tersuai boleh diaturkan untuk pesanan OEM dan pengedar.
S: Apakah masa utama pesanan biasa?
J: Untuk pesanan komersial standard, masa utama pemprosesan biasa ialah 7–14 hari, diikuti dengan kira-kira 20–30 hari masa penghantaran, bergantung pada destinasi dan kaedah penghantaran. Pesanan volum tersuai atau besar-hendaklah dijadualkan secara berasingan selepas pengesahan spesifikasi.
S: Apakah syarat pembayaran yang tersedia untuk pesanan?
J: Kaedah pembayaran biasa termasuk T/T, L/C, PayPal dan kad kredit. Aturan pembayaran lain boleh dibincangkan untuk pesanan yang layak, dengan syarat akhir disahkan dalam sebut harga atau kontrak jualan.
