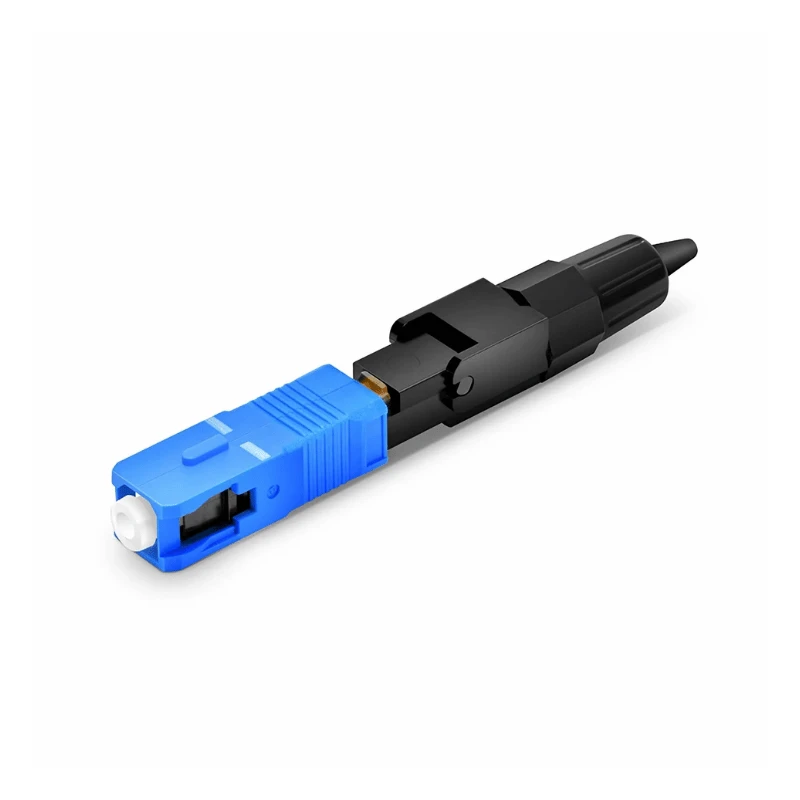

Kabel Gentian Optik SC UPC Penyambung ialah-penyambung SC dipasang kilang yang direka untuk-mod tunggal penamatan dan sambungan kabel gentian optik. Ia menggunakan ferrule seramik 2.5 mm dan struktur gandingan tolak-tarik untuk mengawan stabil dengan penyesuai SC yang serasi. Konfigurasi standard sesuai untuk gentian mod tunggal-9/125 μm dan kabel 2.0 mm, dengan diameter kabel lain dan konfigurasi pemasangan tersedia untuk keperluan projek.
Spesifikasi Penyambung
|
Parameter |
Spesifikasi Standard |
|
Jenis Penyambung |
SC UPC |
|
Mod Gentian |
Mod tunggal-. |
|
Saiz gentian |
9/125 μm |
|
Jenis Poland |
UPC |
|
Ferrule |
Seramik zirkonia 2.5 mm |
|
Konfigurasi |
Simplex |
|
Diameter Kabel |
2.0 mm |
|
Kehilangan Sisipan |
Kurang daripada atau sama dengan 0.30 dB |
|
Kerugian Pulangan |
Lebih besar daripada atau sama dengan 50 dB |
|
Panjang Gelombang Operasi |
1310 / 1550 nm |
|
Suhu Operasi |
-40 darjah hingga +75 darjah |
|
Suhu Penyimpanan |
-40 darjah hingga +85 darjah |
|
Ketahanan Mengawan |
Lebih daripada atau sama dengan 500 kitaran |
|
Perumahan |
Polimer berprestasi tinggi- |
Struktur & Reka Bentuk Penyambung
Penyambung terdiri daripada ferrule seramik zirkonia, penyambung penyambung, komponen penjajaran dan-but pelepasan terikan. Ferrule 2.5 mm menyediakan antara muka pemadanan SC yang standard, manakala mekanisme gandingan tolak-menarik membolehkan pemasangan dan penyingkiran mudah daripada penyesuai SC.
Muka hujung UPC digilap untuk memberikan sentuhan fizikal antara permukaan gentian mengawan dan mengawal pantulan optik. Perumah penyambung melindungi struktur penjajaran dalaman, manakala terikan-but pelepasan mengurangkan tegasan mekanikal pada kabel-ke-peralihan penyambung.
Keserasian Fiber & Kabel
Versi standard direka untuk gentian mod tunggal-9/125 μm, termasuk aplikasi jenis OS2-. Untuk pemasangan yang menggunakan gentian-lentur tidak sensitif, keserasian juga boleh ditentukan mengikut kategori gentian ITU-T yang berkenaan. ITU-T G.657 meliputi gentian dan kabel mod tunggal-lentur{11}}kehilangan{12}}dan kabel yang digunakan terutamanya dalam pemasangan akses dan berketumpatan tinggi.
Penyambung hendaklah dipilih mengikut mod gentian, diameter kabel, antara muka penyesuai, jenis pengilat dan persekitaran aplikasi.
Aplikasi
Rangkaian telekomunikasi:Sambungan peralatan, bingkai pengedaran, dan pautan penghantaran
Ftth/fttx:Pengedaran optik dan{0}}sambungan gentian sisi pelanggan
Pusat data:Penampalan dan ketersambungan peralatan di mana antara muka sc ditentukan
Rangkaian perusahaan:Tulang belakang dan binaan-untuk-membina pautan gentian
Catv dan siaran:Pengedaran isyarat optik dan sambungan peralatan
Rangkaian industri:Sambungan gentian dalam sistem automasi dan komunikasi di mana spesifikasi alam sekitar sesuai
Antara muka tarik tolak-sc amat praktikal untuk aplikasi yang memerlukan pemasangan dan pengalihan penyambung yang kerap.
Penyesuaian / OEM
Untuk pesanan OEM dan projek, penyambung boleh dikonfigurasikan mengikut keperluan, termasuk:
SC UPC simplex atau konfigurasi dupleks
0.9 mm, 2.0 mm, 3.0 mm atau diameter kabel tertentu
OS1/OS2 mod tunggal-atau gentian berbilang mod yang ditentukan
PVC, LSZH atau jaket kabel lain yang ditentukan
Panjang kabel standard atau tersuai
Warna penyambung dan but
Warna penyambung dan but
Untuk pengeluaran volum, lukisan yang berkenaan, spesifikasi optik, pembinaan kabel, keperluan toleransi dan kriteria pemeriksaan hendaklah disahkan sebelum pengeluaran besar-besaran.
Pemeriksaan & Pengujian
Setiap kumpulan pengeluaran hendaklah disahkan terhadap spesifikasi produk yang diluluskan sebelum penghantaran. Item pemeriksaan utama termasuk:
Tamatkan-pemeriksaan muka:Pencemaran, calar, serpihan, dan kecacatan pengilat
Ujian kehilangan sisipan:Pengesahan terhadap nilai maksimum yang ditentukan
Ujian kehilangan pulangan:Pengesahan prestasi refleksi-upc back
Ferrule dan pemeriksaan dimensi:Antara muka kritikal dan dimensi pemasangan
Pemeriksaan pemasangan kabel-ke-:But, perumah, pengeliman dan keadaan pelepasan-tegang
Ujian mengawan/ketahanan:Pengesahan prestasi penyambung selepas mengawan berulang jika diperlukan
Ujian alam sekitar:Ujian suhu atau kelembapan apabila diperlukan oleh spesifikasi projek
Untuk pesanan OEM, ujian mekanikal, alam sekitar atau optik tambahan boleh ditakrifkan mengikut spesifikasi atau standard ujian pelanggan yang berkenaan. Dimensi antara muka penyambung hendaklah dikawal mengikut keperluan keluarga IEC 61754-4 SC yang berkenaan.
Soalan Lazim
S: Bolehkah anda menyediakan sampel sebelum pesanan pukal?
A: Ya. Sampel boleh disediakan untuk kelayakan sebelum pengeluaran besar-besaran. Spesifikasi sampel hendaklah disahkan terlebih dahulu, termasuk konfigurasi penyambung, pembinaan gentian, panjang kabel dan keperluan pelabelan.
S: Apakah masa penghantaran biasa untuk pesanan pukal?
J: Masa penghantaran pesanan terdiri daripada 7–14 hari untuk pemprosesan dan 20–30 hari untuk penghantaran. Tarikh ketibaan sebenar bergantung pada destinasi, kaedah penghantaran dan pelepasan kastam. Untuk pesanan jilid-yang mendesak atau besar, jadual penghantaran hendaklah disahkan sebelum penempatan pesanan.
S: Apakah syarat penghantaran dan penghantaran yang tersedia untuk pesanan antarabangsa?
J: Pesanan boleh dihantar di bawah syarat EXW, DAP atau DDP, bergantung pada destinasi dan keperluan pesanan. EXW sesuai apabila pembeli mengatur pengangkutan, manakala DAP/DDP boleh memudahkan penghantaran-ke-pintu. Kaedah penghantaran yang berkenaan dan Incoterm hendaklah disahkan apabila meminta sebut harga.
S: Bagaimanakah pemasangan penyambung SC UPC dibungkus untuk eksport?
A: Himpunan standard dibungkus dalam beg atau karton PE pelindung, dengan pengasingan atau kusyen tambahan digunakan untuk mengelakkan pencemaran penyambung, ubah bentuk kabel dan kerosakan mekanikal semasa pengangkutan.
S: Bolehkah anda menyediakan dokumentasi untuk pemeriksaan kualiti dan kawalan barang masuk?
A: Ya. Dokumentasi bekalan standard boleh termasuk spesifikasi produk, senarai pembungkusan dan rekod pemeriksaan. Laporan pemeriksaan, sijil pematuhan atau dokumen kualiti lain boleh diatur apabila dinyatakan dalam pesanan pembelian.
S: Bolehkah penyambung SC UPC dibekalkan untuk kedua-dua kord tampalan dan pemasangan kuncir?
A: Ya. Penyambung boleh dibekalkan sebagai sebahagian daripada pemasangan gentian pra{1}}, termasuk kord tampalan dan konfigurasi kuncir, dengan syarat pembinaan kabel yang diperlukan dan susunan penamatan disahkan sebelum pengeluaran.
S: Bolehkah anda membekalkan SC APC dan bukannya SC UPC?
J: SC APC ialah konfigurasi pengilat yang berbeza dan tidak boleh digantikan dengan SC UPC tanpa mengesahkan keperluan sistem. Jika penamatan APC diperlukan, ia harus dinyatakan secara berasingan dalam pesanan pembelian supaya penyambung dan antara muka mengawan dibekalkan sebagai konfigurasi yang serasi.
S: Bolehkah anda menyokong-pemeriksaan pihak ketiga sebelum penghantaran?
A: Ya. Pemeriksaan-pihak ketiga boleh diatur sebelum penghantaran apabila diperlukan oleh pembeli atau projek. Skop pemeriksaan, kaedah pensampelan, kriteria penerimaan, dan kos pemeriksaan hendaklah dipersetujui sebelum pengeluaran atau penghantaran.
