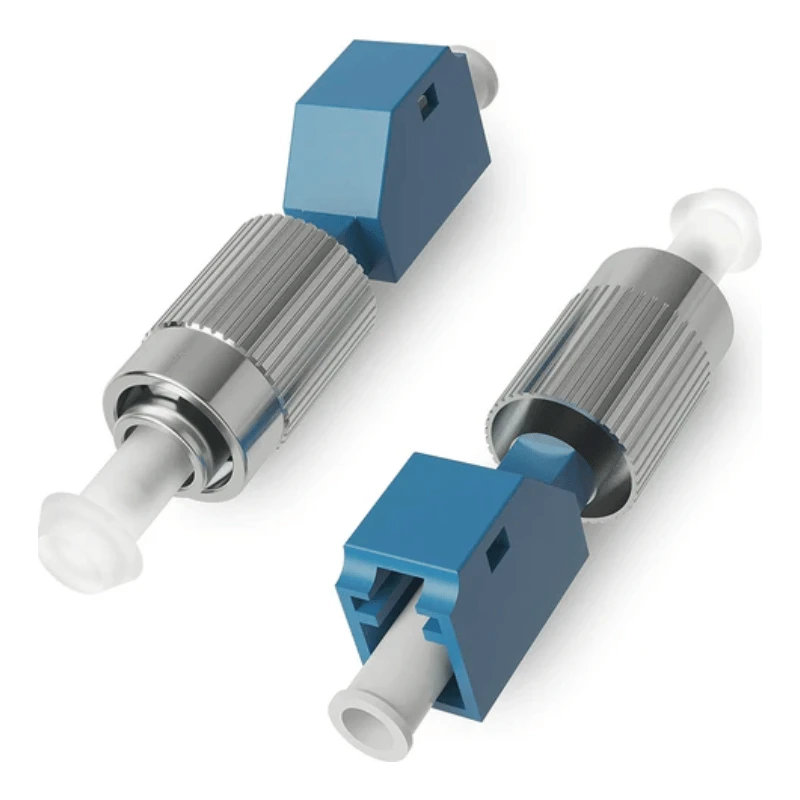

Penyesuai Gentian Optik LC ke FC ialah penyesuai perempuan hibrid-ke-wanita yang direka untuk menyambungkan komponen gentian optik LC-dan FC-yang ditamatkan tanpa-menamatkan semula gentian. Konfigurasi standard ialah LC/UPC kepada FC/UPC, simplex, singlemode OS2 9/125 μm, dengan lengan penjajaran seramik zirkonia ketepatan. Jenis pengilat penyambung yang berbeza, mod gentian, bahan perumahan dan konfigurasi pelekap boleh ditentukan untuk keperluan projek.
Spesifikasi Penyesuai
|
Parameter |
Spesifikasi Standard |
||
|
Jenis Penyesuai |
Penyesuai Hibrid LC ke FC |
||
|
Konfigurasi Penyambung |
LC/UPC kepada FC/UPC |
||
|
Jantina |
Perempuan-ke-Perempuan |
||
|
Saluran |
Simplex |
||
|
Mod Gentian |
OS Singlemode2 9/125 μm |
||
|
Lengan Penjajaran |
Seramik Zirkonia Ketepatan |
||
|
Kehilangan Sisipan Biasa |
Kurang daripada atau sama dengan 0.3 dB |
||
|
Kerugian Pulangan |
Lebih besar daripada atau sama dengan 50 dB, UPC |
||
|
Ketahanan |
Lebih daripada atau sama dengan 500 kitaran mengawan |
||
|
Suhu Operasi |
-25 darjah hingga +70 darjah |
||
|
Suhu Penyimpanan |
-40 darjah hingga +85 darjah |
||
|
Melekap |
Pemasangan Panel |
||
|
Perumahan |
Kejuruteraan Plastik atau Logam |
||
|
Piawaian Terpakai |
IEC 61754-20 / IEC 61754-13 keperluan antara muka; RoHS |
||
Antara muka LC mengikut keperluan dimensi keluarga penyambung LC, manakala bahagian FC menggunakan antara muka ferrule 2.5 mm piawai dan reka bentuk gandingan-skru.
Keserasian Penyambung
Penyesuai direka bentuk untuk menyambung LC-ke-sambungan FC, menjadikannya berguna apabila peralatan, panel tampalan atau infrastruktur gentian sedia ada menggunakan platform penyambung yang berbeza.
Bahagian LC:Serasi dengan penyambung LC standard; Konfigurasi UPC dan APC boleh ditentukan.
Bahagian FC:Serasi dengan penyambung FC standard menggunakan konfigurasi PC/UPC atau APC yang sepadan.
Mod gentian:siSglemode OS2 ialah konfigurasi standard; versi berbilang mod seperti OM3 dan OM4 boleh dibekalkan apabila reka bentuk penyesuai dan lengan penjajaran dipadankan dengan sewajarnya.
Padanan Poland:Jenis pengilat penyambung hendaklah dipilih mengikut komponen mengawan. Antara muka LC dan FC mempunyai spesifikasi dimensi IEC yang berasingan.
Untuk rangkaian penyambung bercampur, penyesuai hibrid menghilangkan keperluan untuk menggantikan kord tampalan yang boleh diservis atau-menamatkan semula gentian yang dipasang.
Struktur Penyesuai
Penyesuai terdiri daripada dua bekas penyambung, lengan penjajaran ketepatan dan perumah luaran dengan struktur pengekalan-panel yang diperlukan.
Lengan seramik zirkonia mengekalkan penjajaran ferrule semasa mengawan dan tidak mengawan, membantu mengawal kehilangan gandingan optik. Bahagian LC menggunakan antara muka jenis-selak padat, manakala bahagian FC memuatkan ciri mekanisme gandingan berulir penyambung FC.
Pilihan perumahan termasuk-kekuatan tinggi kejuruteraan plastik atau logam, bergantung pada keperluan mekanikal dan reka bentuk panel. Penutup habuk, struktur tertutup, reka bentuk bebibir berbeza dan-ciri pelekap khusus pelanggan juga boleh dikonfigurasikan.
Aplikasi
Sistem Telekom dan ODF
Digunakan untuk menyambungkan kord tampalan LC dan FC dalam bingkai pengedaran optik, panel gentian dan peralatan rangkaian pembawa.
Pusat Data dan Rangkaian Gentian Perusahaan
Sesuai untuk pemindahan peralatan atau warisan-ke-infrastruktur baharu yang antara muka LC dan FC perlu wujud bersama.
Peralatan Pengedaran FTTx
Boleh disepadukan ke dalam kotak pengedaran gentian, kabinet, panel penamatan dan akses lain-peralatan rangkaian yang memerlukan jenis penyambung campuran.
Peralatan Ujian dan Pengukuran Fiber
Menyediakan antara muka LC-ke-FC yang boleh ditukar ganti untuk instrumen ujian optik dan panel ujian makmal atau pengeluaran.
Panel dan Perhimpunan Gentian OEM
Sesuai untuk pengeluar panel, pembina kepungan dan penyepadu sistem yang memerlukan konfigurasi penyesuai hibrid yang ditentukan.
Penyesuaian / OEM
Gabungan penyambung:Lc-fc dan konfigurasi hibrid lain.
Poland:Upc atau apc mengikut konfigurasi penyambung mengawan.
Mod gentian:Os2 singlemode dan konfigurasi multimode terpilih.
lengan baju:Seramik zirkonia; bahan lengan alternatif boleh dinilai untuk aplikasi tertentu.
Perumahan: Pembinaan plastik atau logam.
Pemasangan:Pemasangan panel standard, struktur bebibir/tanpa bebibir, klip atau geometri pelekap khusus pelanggan-.
Perlindungan:Penutup habuk atau reka bentuk tertutup.
Pengenalan:Warna perumahan, logo, penomboran port, nombor bahagian dan pelabelan kod bar.
Pembungkusan:Pukal, beg individu atau pembungkusan-pelanggan tertentu.
Kualiti & Pemeriksaan
Kawalan kualiti harus meliputi kedua-dua prestasi optik dan kebolehpercayaan mekanikal. Item pemeriksaan biasa termasuk:
Ujian kehilangan sisipan dan kehilangan pulangan untuk konfigurasi penyambung dan pengilat yang ditentukan.
Pemeriksaan dimensi antara muka penyesuai, ciri pelekap dan komponen penjajaran.
Pengesahan penjajaran lengan dan ferrule untuk mengekalkan prestasi mengawan berulang.
Perkawinan-ujian kitaran untuk mengesahkan ketahanan mekanikal.
Pemeriksaan visual untuk kecacatan perumahan, keadaan lengan, pencemaran, dan kerosakan antara muka penyambung.
Ujian suhu dan persekitaran apabila diperlukan oleh spesifikasi projek.
Dokumentasi bahan dan pematuhan, termasuk keperluan berkaitan RoHS-apabila dinyatakan.
Kriteria pemeriksaan dan laporan ujian boleh diselaraskan dengan lukisan pelanggan, spesifikasi pembelian atau standard komponen optik-gentian yang berkenaan.
Soalan Lazim
S: Bolehkah anda menyediakan sampel sebelum pesanan pukal?
A: Ya. Sampel boleh disediakan untuk spesifikasi, keserasian penyambung, dan penilaian pemasangan sebelum pembelian pukal. Kuantiti sampel dan sebarang caj sampel yang berkenaan boleh disahkan berdasarkan konfigurasi yang diminta.
S: Apakah MOQ untuk Penyesuai Gentian Optik LC ke FC?
A: Untuk konfigurasi standard, MOQ biasanya 100 keping. Konfigurasi OEM, bahan khas atau pembungkusan tersuai mungkin memerlukan MOQ yang berbeza, yang boleh disahkan sebelum sebut harga.
S: Apakah masa utama biasa untuk pesanan pukal?
J: Masa pemprosesan biasa ialah 7–14 hari, bergantung pada kuantiti pesanan dan konfigurasi. Masa penghantaran biasanya 20–30 hari, dengan jadual akhir disahkan mengikut destinasi dan kaedah penghantaran.
S: Apakah kaedah pembayaran yang anda terima?
A: Kami biasanya menerima T/T, L/C, PayPal, dan kad kredit. Syarat pembayaran lain boleh dibincangkan untuk pesanan yang layak atau keperluan projek tertentu.
S: Apakah kaedah penghantaran yang tersedia?
A: Pesanan boleh dihantar melalui pengangkutan ekspres, pengangkutan udara atau laut, bergantung pada kuantiti, keperluan penghantaran dan destinasi. Syarat DDP, DAP, dan EXW juga boleh diatur mengikut susunan.
S: Bolehkah anda menyediakan laporan pemeriksaan dengan pesanan itu?
A: Ya. Dokumentasi pemeriksaan boleh dibekalkan mengikut keperluan pesanan yang dipersetujui. Rekod biasa mungkin termasuk kehilangan sisipan, kehilangan pulangan, pemeriksaan dimensi dan hasil pemeriksaan visual.
S: Bagaimanakah saya harus menentukan penyesuai apabila meminta sebut harga?
J: Sediakan gabungan penyambung LC/FC yang diperlukan, pengilat UPC atau APC, simpleks atau konfigurasi lain, mod gentian, jenis perumah, keperluan pelekap, kuantiti dan keperluan pembungkusan. Lukisan atau sampel rujukan disyorkan untuk versi tersuai.
