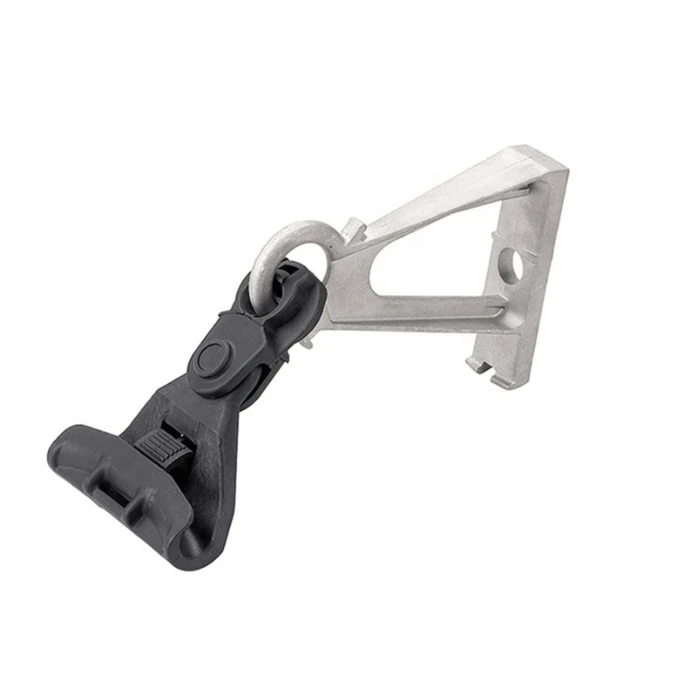

Pengapit Suspensi untuk Kabel Gentian Optik direka untuk menyokong dan mengamankan kabel gentian optik udara pada tiang perantaraan, menara atau struktur lengan-silang. Pemasangan pengapit menggabungkan-badan galas, kabel-sisipan kenalan atau rod perisai yang telah dibentuk dan perkakasan pelekap untuk mengagihkan beban mekanikal sambil mengehadkan tekanan berlebihan pada sarung kabel.
Spesifikasi Teknikal
|
Parameter |
Spesifikasi |
|
Jenis kabel yang berkenaan |
ADSS, Rajah-8, bulat sokongan diri, kabel FTTH terpilih |
|
Diameter kabel |
Ø6–20 mm; julat lain tersedia melalui penyesuaian |
|
Beban mekanikal berkadar biasa |
10–30 kN untuk model standard; konfigurasi bertetulang sehingga 100 kN |
|
Rentang yang berkenaan |
Sehingga 400 m untuk konfigurasi standard |
|
Konfigurasi baris |
Laluan lurus dan sudut pesongan sederhana |
|
Perumahan |
Aloi aluminium tuang atau pembinaan logam tertentu |
|
Kabel-bahan hubungan |
EPDM atau elastomer tahan UV/cuaca-lain |
|
Batang perisai |
Keluli bergalvani atau keluli bersalut-aluminium, bergantung pada konfigurasi |
|
Perkakasan |
Keluli tahan karat 304/316 atau keluli tergalvani |
|
Suhu operasi |
Biasanya -40 darjah hingga +65 darjah |
|
Perlindungan permukaan |
Anodizing, galvanizing, atau perlindungan kakisan lain yang ditentukan |
|
Berat badan |
Kira-kira 0.45–2.8 kg, bergantung kepada model |
Reka Bentuk Mekanikal & Keserasian Kabel
Pengapit penggantungan direka bentuk untuk mengekalkan kedudukan kabel sambil menyebarkan daya sokongan ke atas kawasan sentuhan kabel. Untuk konfigurasi menggunakan rod perisai heliks prabentuk, rod mematuhi permukaan kabel dan mengedarkan tegasan mekanikal sepanjang panjang sentuhan yang lebih panjang, mengurangkan beban setempat pada sarung luar.
Sisipan EPDM atau elastomer yang setara boleh memberikan kusyen tambahan dan geseran antara kabel dan badan pengapit. Ini amat penting untuk laluan udara yang terdedah kepada{1}}pergerakan akibat angin dan perubahan suhu.
Diameter kabel mesti dipadankan dengan julat pengapit yang ditentukan. Pengapit tidak boleh dipilih semata-mata mengikut jenis kabel nominal; diameter luar siap sebenar dan beban pemasangan hendaklah diperiksa mengikut spesifikasi model.
Permohonan
Pengapit penggantungan digunakan untuk penggunaan kabel gentian optik atas dalam:
- Rangkaian udara FTTH dan FTTx
- Akses ADSS dan rangkaian tulang belakang
- Talian telekomunikasi pada tiang utiliti
- Infrastruktur jalur lebar luar bandar dan bandar
- Kampus, taman perindustrian dan rangkaian komunikasi persendirian
- Sistem komunikasi utiliti kuasa menggunakan kabel gentian-sendiri yang serasi
- Laluan komunikasi pengangkutan dan infrastruktur
Kaedah Pemasangan
Pengapit boleh dipasang pada tiang, menara, atau{0}}lengan silang menggunakan bolt tiang yang serasi, tali keluli tahan karat, cangkuk J-, belenggu berbentuk U- atau kurungan pelekap khusus, bergantung pada konfigurasi perkakasan yang dipilih.
Untuk aplikasi penggantungan standard:
Sahkan diameter luar kabel sebenar dan julat pengapit yang dipilih.
Periksa rentang, sudut laluan, pemuatan angin/ais, dan beban mekanikal yang diperlukan.
Letakkan kabel dengan betul dalam badan pengapit atau pemasangan ampaian yang telah dibentuk.
Pasang pengapit pada tiang, menara atau pendakap yang ditetapkan.
Ketatkan perkakasan pelekap mengikut tork pemasangan yang ditentukan.
Sahkan bahawa kabel disokong dengan selamat tanpa mampatan yang berlebihan, ubah bentuk sarung atau lenturan tajam.
Penyesuaian / OEM
Konfigurasi OEM tersedia mengikut diameter kabel, pembinaan kabel, rentang yang diperlukan, beban mekanikal, -panjang rod perisai, antara muka pelekap dan struktur pemasangan.
Penyesuaian juga boleh termasuk:
- Pengapit dimensi badan dan geometri
- Panjang dan bahan batang yang telah dibentuk sebelumnya
- Kurungan pemasangan dan perkakasan
- Komponen keluli tahan karat-atau tergalvani
- Penandaan dan pengenalan produk
- Pembungkusan dan pelabelan pelanggan
Untuk penilaian RFQ, pembeli harus menyediakan jenis kabel, diameter luar sebenar, rentang biasa, rentang maksimum, sudut garisan, struktur pemasangan dan keadaan persekitaran.
Pemeriksaan & Pengujian
Item pemeriksaan biasa termasuk:
- Keserasian diameter kabel dan pemeriksaan dimensi
- Pemeriksaan penamat visual dan permukaan-
- Pengesahan bahan dan salutan
- Ujian beban / pemecahan mekanikal-beban
- Slip atau tahan-ujian paksa
- Pemeriksaan kesesuaian dan pengancing perkakasan
- Ujian rintangan kakisan-jika dinyatakan
- Ujian rintangan UV dan alam sekitar-untuk komponen polimer
Laporan pemeriksaan dan dokumentasi pematuhan boleh dibekalkan mengikut keperluan projek.
Soalan Lazim
S: Bolehkah pengapit penggantungan digunakan untuk-pemasangan ADSS yang panjang?
A: Ya. Konfigurasi standard bertujuan untuk rentang udara biasa, manakala pemasangan ADSS jangka panjang-mungkin memerlukan pemasangan ampaian bertetulang atau berganda. Pemilihan hendaklah berdasarkan rentang maksimum dan beban alam sekitar yang dikira.
S: Bolehkah anda menyediakan sampel sebelum pesanan pukal?
A: Ya. Sampel boleh diatur untuk penilaian dimensi,{1}}kabel dan pemasangan sebelum pengeluaran besar-besaran. Caj sampel dan pengangkutan biasanya disahkan mengikut model dan kuantiti yang diminta.
S: Apakah piawaian yang boleh dipatuhi oleh pengapit penggantungan?
J: Keperluan yang berkenaan bergantung pada sistem kabel dan pasaran destinasi. IEC, EN, ASTM dan spesifikasi teknikal khusus{1}}pelanggan boleh disemak apabila berkenaan. Standard atau spesifikasi projek yang diperlukan hendaklah dinyatakan sebelum sebut harga.
S: Apakah pembungkusan yang digunakan untuk pesanan pukal?
J: Produk standard biasanya dibungkus dalam karton dengan pembungkusan dalaman pelindung, kemudian diletakkan pada palet apabila diperlukan untuk pengendalian eksport. Tanda kadbod tersuai, label produk, kuantiti dan kaedah pembungkusan tersedia untuk pesanan borong.
S: Apakah MOQ untuk pengapit penggantungan?
J: MOQ praktikal untuk pesanan komersial standard ialah 500 keping setiap model. Model campuran atau konfigurasi tersuai boleh dibincangkan secara berasingan mengikut keperluan pengeluaran.
S: Apakah masa utama biasa untuk pesanan pukal?
J: Untuk model standard, masa pemprosesan biasa ialah 7–14 hari selepas spesifikasi dan pengesahan pesanan. Produk tersuai mungkin memerlukan perkakas atau masa pengeluaran tambahan, yang akan disahkan sebelum penempatan pesanan.
S: Apakah syarat pembayaran yang anda terima?
A: Kami biasanya menerima T/T, L/C, PayPal, dan kad kredit. Syarat pembayaran lain boleh dibincangkan mengikut nilai pesanan, keperluan pelanggan dan syarat kerjasama.
S: Pilihan penghantaran dan eksport yang manakah tersedia?
J: Pesanan boleh diatur melalui laut, udara atau penghantaran ekspres, bergantung pada kuantiti, kesegeraan dan destinasi. Syarat perdagangan biasa termasuk EXW, DAP dan DDP, dengan aturan penghantaran terakhir disahkan mengikut pesanan dan destinasi.
